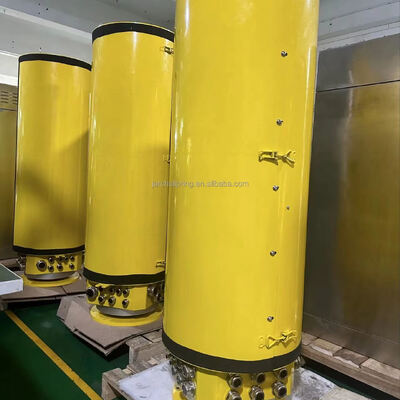

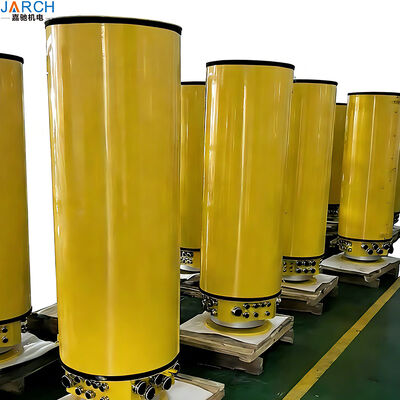

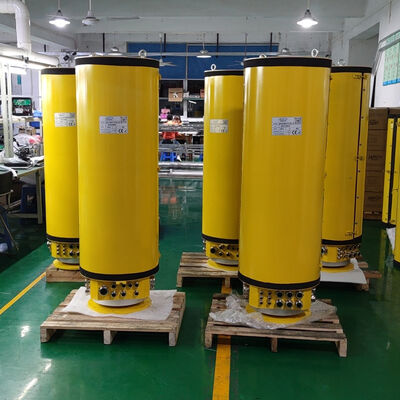

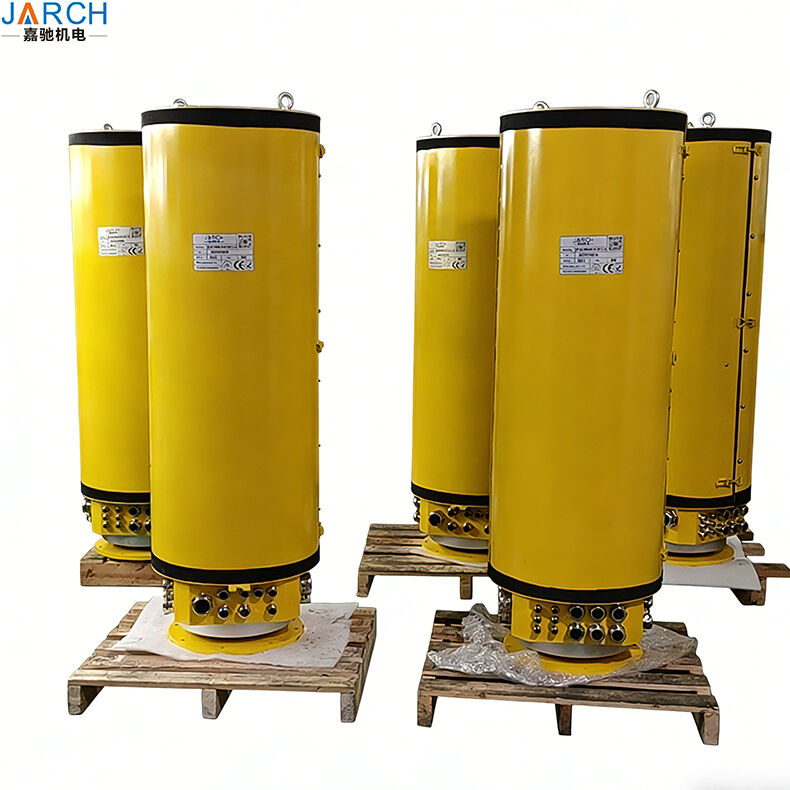

उच्च वोल्टेज केबल रील स्लिप रिंग टॉवर क्रेन 12.5kv स्लिप रिंग सेंट्रल कलेक्टर रिंग 15kv क्रेन के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेन्ज़ेन, गुआंग्डोंग |
| ब्रांड नाम: | JARCH |
| प्रमाणन: | CE FCC |
| मॉडल संख्या: | JSR-BCX-8P400-9P150-20P205-10S |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | US$20000.0/pcs |
| पैकेजिंग विवरण: | लकड़ी का बक्सा, 1650x640x730 मिमी, वजन 200 किलोग्राम |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000 पीसी/माह |
|
विस्तार जानकारी |
उत्पाद विवरण
1स्लिप रिंग के बारे में
JARCH स्लिप रिंग विद्युत शक्ति, नियंत्रण संकेत, और/या डेटा को स्थिर से घूर्णी संरचना (या इसके विपरीत) में प्रेषित करने के लिए विद्युत यांत्रिक उपकरण हैं।हम mV से 36 kV तक वोल्टेज और mA से 3600 A तक धाराओं को प्रेषित करने के लिए स्लिप रिंग की एक पूरी श्रृंखला प्रदान करते हैं. सभी श्रृंखलाएं संकेतों और डेटा के साथ मिश्रित होने के लिए उपयुक्त हैं। अनुकूलित समाधान 13000 ए और 43.2 केवी तक पहुंचने के लिए आगे जा सकते हैं। हम हमेशा आपकी जरूरतों को पूरा करने के लिए सबसे अच्छी तकनीक का उपयोग करते हैंःदो या कई ब्रशहम आपके आवेदन की आवश्यकताओं के आधार पर कुछ से लेकर सैकड़ों तक की रचना प्रदान कर सकते हैं।स्लिप रिंग असेंबली या तो खुला के रूप में आपूर्ति की जा सकती है, विशेष ग्राहकों के अनुकूलन के लिए, या उच्च प्रभाव वाले प्लास्टिक या धातु आवास के साथ पूरी तरह से संलग्न, खतरनाक स्थानों के लिए भी उपयुक्त।अतिरिक्त घूर्णन युग्मन तरल पदार्थों या गैसों के लिए उपलब्ध हैं और फाइबर ऑप्टिक घुमावदार एकीकृत किया जा सकता है.
2.उत्पाद का अवलोकनः
हमारे JARCH औद्योगिक ग्रेड के स्लिप रिंग को घुमावदार अनुप्रयोगों में शक्ति, संकेत और डेटा का विश्वसनीय संचरण प्रदान करने के लिए इंजीनियर किया गया है। स्थायित्व और सटीकता के लिए डिज़ाइन किया गया,वे व्यापक रूप से उपयोग किए जाते हैंपवन टरबाइन, रोबोटिक्स, क्रेन, पैकेजिंग मशीन और चिकित्सा उपकरण. कम विद्युत शोर के साथ, उच्च गति स्थिरता, और लंबी सेवा जीवन, हमारे स्लिप छल्ले निरंतर 360 °सीकेबल उलझन के बिना घूर्णन।
3क्रेनएसहोंठ के छल्ले के मापदंडः
3.1 घटक का नामः प्रवाहकीय स्लिप रिंग JSR-BCX-8P400-9P150-20P25-10S
3.1.1 कार्य वातावरण का तापमान: -40°C ~ + 40°C
3.1.2 सुरक्षा स्तरः IP64
3.1.3 कार्यरत वोल्टेज: DC 24V/AC400V
3.1.4 काम करने की गतिः 0 ~ 2rpm
3.1.7 इन्सुलेशन प्रतिरोधः 500 एमओएम, गतिशील प्रतिरोध उतार-चढ़ाव मूल्य 30 एमओएम से कम है
3.1.8 छल्ले की संख्या: कुल मिलाकर 62 छल्ले,
3.1.9 विद्युत आपूर्ति रिंग वर्तमानः
8 रिंग - 400 ए, ED100%, 400 वी
9 रिंग - 150 ए, ED100%, 400 वी
20 रिंग - 21 ए, ED100%, 400 वी
10 रिंग - 20 mA, ED100%, 10V:
शरीर का वजनः 160 किलोग्राम
3.2 उपस्थिति और स्थापना आयामों का चित्र
4.स्लिप रिंग मुख्य विशेषताएं और लाभः
1. मजबूत और दीर्घकालिक
***कम से कम पहनने के लिए सोने के मिश्र धातु के तार संपर्क और उन्नत ब्रश प्रौद्योगिकी के साथ निर्मित।
***10 मिलियन रोटेशन से अधिक जीवन काल के साथ रखरखाव मुक्त संचालन।
***उच्च तापमान प्रतिरोध -40 से 80 डिग्री सेल्सियस तक, कठोर वातावरण के लिए उपयुक्त।
2उच्चतम सिग्नल अखंडता
***कम विद्युत शोर (<0.5 स्पर्श प्रतिरोध) स्थिर संचरण सुनिश्चित करता है।
***पावर, ईथरनेट (CAT5/CAT6), यूएसबी, एचडी वीडियो और सेंसर सिग्नल के मिश्रित संचरण का समर्थन करता है।
***स्वचालितता में सर्वो मोटर फीडबैक, एन्कोडर सिग्नल और CAN बस के लिए आदर्श।
3कॉम्पैक्ट एवं बहुमुखी डिजाइन
***कैप्सूल, पारदर्शी और पैनकेक प्रकार में उपलब्ध है।
***रोबोटिक जोड़ों और सीसीटीवी कैमरों जैसे स्थान-प्रतिबंधित अनुप्रयोगों के लिए लघु स्लिप रिंग (10 मिमी व्यास से) ।
***अनुकूलित बोर आकार (6 मिमी से 300 मिमी) और सर्किट कॉन्फ़िगरेशन (1 से 100+ सर्किट) ।
4कठिन परिस्थितियों के लिए निर्मित
*** IP54, IP65, या IP67 सुरक्षा धूल-प्रूफ और जलरोधक प्रदर्शन के लिए उपलब्ध है।
*** संक्षारण प्रतिरोधी आवास, अपतटीय पवन संयंत्रों, समुद्री अनुप्रयोगों और बाहरी क्रेन के लिए एकदम सही है।
*** भारी मशीनरी के लिए उच्च कंपन और झटके प्रतिरोध।
5. अनुप्रयोग (जहां इसका उपयोग किया जाता है):
पवन ऊर्जा: पिच नियंत्रण प्रणाली, यॉव ड्राइव, स्थिति निगरानी।
रोबोटिक्स: रोबोट हथियार, सहयोगी रोबोट (कोबोट), एजीवी, वेल्डिंग रोबोट।
सामग्री हैंडलिंग: गैन्ट्री क्रेन, स्टैकर क्रेन, रोटरी टेबल, पैकेजिंग लाइनें।
चिकित्सा और रक्षा: सीटी स्कैनर, रडार प्रणाली, पैनोरमा कैमरे।
औद्योगिक स्वचालन: घूर्णी चरण, अनुक्रमणिका तालिकाएं, केबल प्रबंधन।
आरएफक्यू
1क्या सभी प्रकाशित मानक वस्तुओं में 2 डी और 3 डी चित्र हैं?
हाँ, ज़रूर. अधिक जानकारी के लिए हमें kris@szjarch.cn पर ईमेल करें।
2किस मध्यम स्लिप रिंग को अनुकूलित किया जा सकता है और किन मापदंडों की आवश्यकता है?
माध्यम के माध्यम सेः गैस, तरल, बिजली, ईथरनेट, ऑप्टिकल फाइबर, गैस-तरल-इलेक्ट्रिक मिश्रण आदि
3विद्युत स्लिप रिंग के लिए, निम्नलिखित मापदंडों की आवश्यकता होती हैः
सर्किट संख्या (रिंग संख्या), धारा, वोल्टेज, घूर्णन गति, तापमान, सुरक्षा स्तर;
b. क्या सिग्नल भेजने की आवश्यकता है? किस प्रकार का सिग्नल? क्या सिग्नल को ढाला जाना चाहिए?
c. आंतरिक व्यास (ID), आवश्यक लंबाई, चौड़ाई, ऊंचाई। उनके लिए कोई विशिष्ट आवश्यकताएं?
अधिकतम ऊंचाई XXmm से कम होनी चाहिए।
4वायवीय या हाइड्रोलिक स्लिप रिंग के लिए, निम्नलिखित मापदंडों की आवश्यकता होती हैः
a. यह किस प्रकार की गैस या तरल है? हमारे स्लिप रिंग्स वायवीय ((वैक्यूम, हवा, गैस...), हाइड्रोलिक (तेल, पानी, ठंडा तरल...), आदि संचरण कर सकते हैं।
b. दबाव, घूर्णन गति, प्रसारित होने वाले माध्यम का तापमान;
c. बंदरगाह का आकारः G1/8 या PT1/4, आदि;
d. आंतरिक व्यास (ID), आवश्यक लंबाई, चौड़ाई, ऊंचाई; उनके लिए कोई विशिष्ट आवश्यकताएं? उदाहरण के लिए, अधिकतम ऊंचाई XXmm से कम होनी चाहिए।
e. स्लिप रिंग का स्वीकार्य अधिकतम टॉर्क;
f. कैसे स्थापित करें? घुमावदार शाफ्ट में शिकंजा फिक्स करें या फ्लैंज के साथ स्थापित करें?
5ईथरनेट के लिए, नीचे दिए गए मापदंडों की आवश्यकता हैः
1000M या 100M;
सर्किट संख्या (रिंग संख्या), धारा, वोल्टेज, घूर्णन गति;
c. क्या सिग्नल भेजने की आवश्यकता है? किस प्रकार का सिग्नल? क्या सिग्नल को ढाला जाना चाहिए?
d. आंतरिक व्यास (ID), आवश्यक लंबाई, चौड़ाई, ऊंचाई. क्या उनके लिए कोई विशिष्ट आवश्यकताएं हैं? उदाहरण के लिए, अधिकतम ऊंचाई XX मिमी से कम होनी चाहिए।
6सही स्थापना, अधिकतम घूर्णन गति के तहत संचालन और सही वातावरण स्लिप रिंगों के कार्य जीवन को बढ़ाने के लिए अच्छे हैं।
